次の手順に従って、プロジェクトをビルドしてください。

  1. e² studioの［プロジェクト・エクスプローラー］ビューで、ビルドするプロジェクトをクリックしてアクティブにします。

  2. ［プロジェクト］メニューの［プロジェクトのビルド］をクリックすると、ビルドが開始されます。

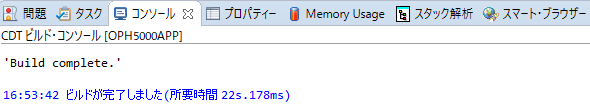

  3. ビルドが成功すると、［コンソール］ビューに“ビルドが完了しました” というメッセージが表示されます。


  4. ビルドした結果はプロジェクトのReleaseファルダに出力されます。

      [Project folder]
    │  ...
    │
    ├─.settings
    │  ...
    │
    ├─Release
    │  │  app_version.lst
    │  │  libMYAPP1.a
    │  │  LinkerSubCommand.tmp
    │  │  main.lst
    │  │  makefile
    │  │  MYAPP1.bin
    │  │  MYAPP1.hex
    │  │  MYAPP1.lss
    │  │  MYAPP1.map
    │  │  MYAPP1.mot
    │  │  MYAPP1.sym
    │  │  MYAPP1.x
    │  │  MYAPP1_Release_auto.gsi
    │  │  objects.mk
    │  │  rx_checksum.exe
    │  │  sources.mk
    │  │
    │  └─src
    │          ...
    │
    └─src
            ...

    Releaseフォルダにある出力ファイルの内容は次のとおりです。
    プロジェクト名.hex
    　ビルドした結果のバイナリデータを表します。ユーザアプリケーションをインストールするときに使用します。
    プロジェクト名.lss
    　ビルドしたプログラムを逆アセンブルしたテキストファイルです。プログラムの番地から元のCソースプログラムの場所を調べるときに使用します。
    プロジェクト名.sym
    　ブログラムサイズやメモリの使用量を確認するときに使用します。
    その他のファイル
    　e² studioのためのファイルです。

プログラムサイズとグルーバルメモリ使用量の確認

　Releaseフォルダに出力される［プロジェクト名.sym］ファイルをエディタで開き、プログラムサイズやグローバルメモリの使用量を確認してください。

.sym ファイルの例
...

05000bc4 t .LC0
05000bd4 T __etext
050032e4 T _erom
08000000 D __data
08000000 D _buf
08002710 B __bss
08002710 D __edata
08002710 B __impure_ptr
08002714 B __ebss

プログラムサイズの確認

　"_erom"を検索してください。_eromの行に出力されているアドレスが、プログラムのコード領域の最終アドレスの次のアドレスです。
　次の計算式でプログラムサイズを計算できます。

プログラムサイズ = (_eromのアドレス) - (0x05000000)

　ユーザアプリケーションの最大プログラムサイズは512KBです。

グローバルメモリ使用量の確認

　"__ebss"を検索してください。__ebssの行に出力されているアドレスが、プログラムが使用するグローバルメモリの最終アドレスの次のアドレスです。
　次の計算式でグローバルメモリの使用量を計算できます。

グローバルメモリ使用量 = (__ebssのアドレス) - (0x08000000)

　ユーザアプリケーションで使用できるグローバルメモリのサイズは最大1MBです。
